概述

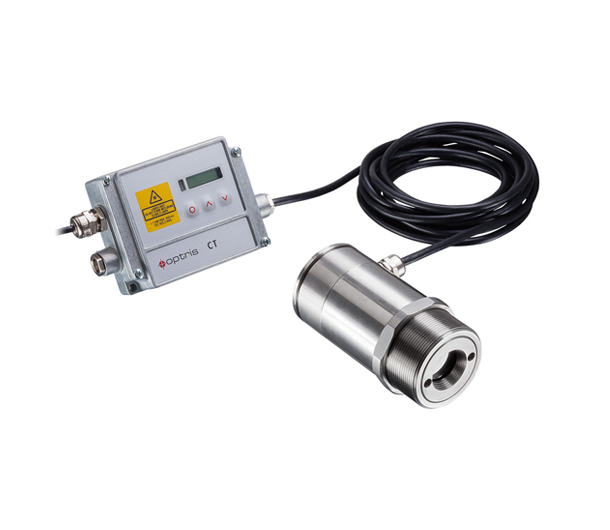

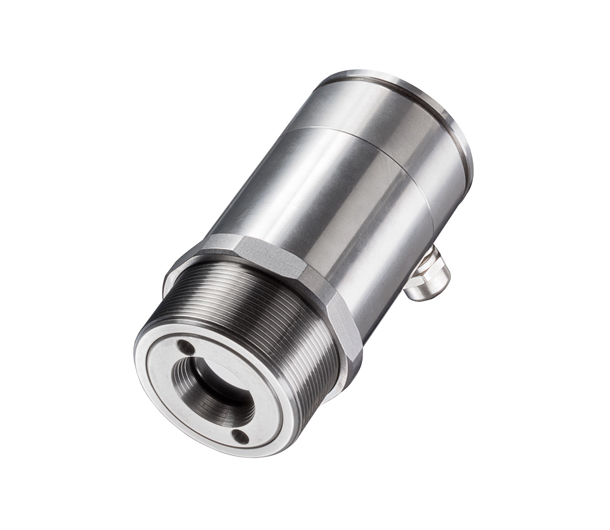

optris CTlaser 3M型紅外測溫儀非常適用于金屬和復合材料的低溫測量。 溫度量程在50°C至1800°C之間，無須冷卻可在高達85°C的溫度下使用。
由于其極短的1ms響應時間，所以紅外測溫儀即使在高達0.7mm的測場內，也能夠可靠且準確地監測快速過程和測溫?？蛇x擇的音頻輸出和各種數字接口為測溫數據的評估具有高度可變性。
產品規格
|
測量參數 |
|
|
溫度量程（注釋1） |
50°C ~ 400°C （3ML） |
|
光譜范圍 |
2.3 μm |
|
光學分辨率（90%能量） |
60:1 （3ML） |
|
系統精度（注釋2） |
± (0.3 % 讀數 + 2 °C) |
|
重復精度（環溫= 23 ± 5°C） |
± (0.1 % 讀數 + 1 °C) |
|
溫度分辨率 |
0.1K |
|
曝光時間（90%信號）（注釋3） |
1 ms |
|
發射率/增益（通過設置鍵或軟件調節） |
0.100 ~ 1.100 |
|
透射率/增益（通過設置鍵或軟件調節） |
0.100 ~ 1.100 |
|
信號處理（分別通過設置鍵或軟件可調具體參數） |
峰值保持、谷值保持、平均值，延長保持閾值和滯后功能 |
|
基本參數 |
|
|
環境等級 |
IP65（NEMA-4） |
|
環境溫度 |
探頭：-20°C~85°C（50°C激光開啟）；電子盒：-20°C~85°C |
|
存儲溫度 |
探頭： -40°C ~ 85°C；電子盒： -40°C ~ 85°C |
|
相對濕度 |
10~95%，不結露 |
|
震動（傳感器） |
- IEC 60068-2-6 (正弦波形) / - IEC 60068-2-64（寬頻噪音) |
|
沖擊（傳感器） |
- IEC 60068-2-27 (25G和50G) |
|
重量 |
探頭： 600 g；電子盒： 420 g |
|
電氣參數 |
|
|
模擬輸出 |
0/4-20mA、0-5/10V、熱電偶J、K |
|
報警輸出 |
24 V/50 mA（常開） |
|
可選 |
繼電器： 2 x 60 V DC / 42 V 交流； 0.4 A；光學隔離 |
|
數字輸出（可選） |
USB、RS232、RS485、Modbus RTU (串行通信協議) 、Profibus DP（現場總線多功能從站設計）、以太網 |
|
輸出阻抗 |
mA Max 500 Ω （直流 5-36 V）；mV Min 100 kΩ （純阻抗負載）；熱電偶20 Ω |
|
信號輸入 |
可編程功能輸入，用于外部發射率調整/環境溫度補償，觸發（保持功能復位） |
|
電纜長度 |
3m（標準）、8 m、15 m |
|
電源 |
直流8-36 V |
|
電流消耗 |
Max 160 mA |
|
激光635 nm |
1mW，通過電子盒或軟件打開/關閉 |
|
注釋1 |
物體溫度 > 探頭溫度 + 25°C |
|
注釋2 |
ε（發射率）=1，響應時間：1s |
|
注釋3 |
低信號水平時動態適應 |
應用
optris CTlaser 3M型紅外測溫儀的應用領域
optris CTlaser 3M型紅外測溫儀，與其相關的高溫測溫儀CTlaser 1M和2M，專為測量金屬表面而設計。在焊接、錫焊和模鍛成型過程中的溫度控制不會出現問題。
高溫測溫儀的光譜范圍為2.3μm，準確測量由例如碳化物、聚合物塑料或陶瓷制成的復合材料表面。
軟件
溫度分析軟件optris Compact Connect是專門為廣泛記錄和分析固定式紅外測溫儀的溫度測量數據而開發的。
每個測溫儀產品都包含免費的溫度分析軟件。
